电力建设新产品“局部放电监测系统”全自动性能稳定

宁夏腾格里中卫电厂4号机组主变压器精准落位，标志着“宁湘直流”工程配套在建调峰电源第1台机组电气系统重要核心设备就位，为后续调试发电打下坚实基础。

该公司4号机组主变压器由常州东芝变压器有限公司生产，采用三相一体式，容量780兆伏安，主体充气重量410吨，历时3周时间从常州东芝到常州大件码头装船再到镇江二重，沿长江、东海、黄海、渤海、辽东湾水运至盘锦港，水运距离约1513公里，再通过陆路运输到达场地安装就位。4号机组主变压器采用多项国内外先进技术，具备低损耗、高能效、抗短路能力强、铁芯及结构件温升控制精准以及整体运行噪音低等显著优点。该厂精心组织、协同配合、科学调度，全力为主变压器进场开辟“绿色通道”，积极协调施工单位、运输单位及监理等多方资源，严格办理相关报审验收手续，并选用国内先进的运输车辆，确保主变压器可靠顺畅运输和精准就位。

“宁电入湘”工程是宁夏至湖南±800千伏特高压直流工程，是我国第1条获批的以输送“沙戈荒”风电光伏大基地新能源为主的特高压输电通道，是推进能源绿色转型、实现‘双碳’目标的重要举措。中卫发电扩建工程作为“宁湘直流”配套调峰电源，承担着新型电力系统示范项目建设、“沙戈荒”大基地开发以及国家能源集团在宁夏区域发展的重要使命。预计2025年底实现两台机组投产，2026年3月四台机组全部建成投运。项目投产后，将为“宁湘直流”外送通道提供可靠的电力与电压支撑，对推动国家“双碳”目标实现、深化东中西部跨区域协作具有重要战略意义。

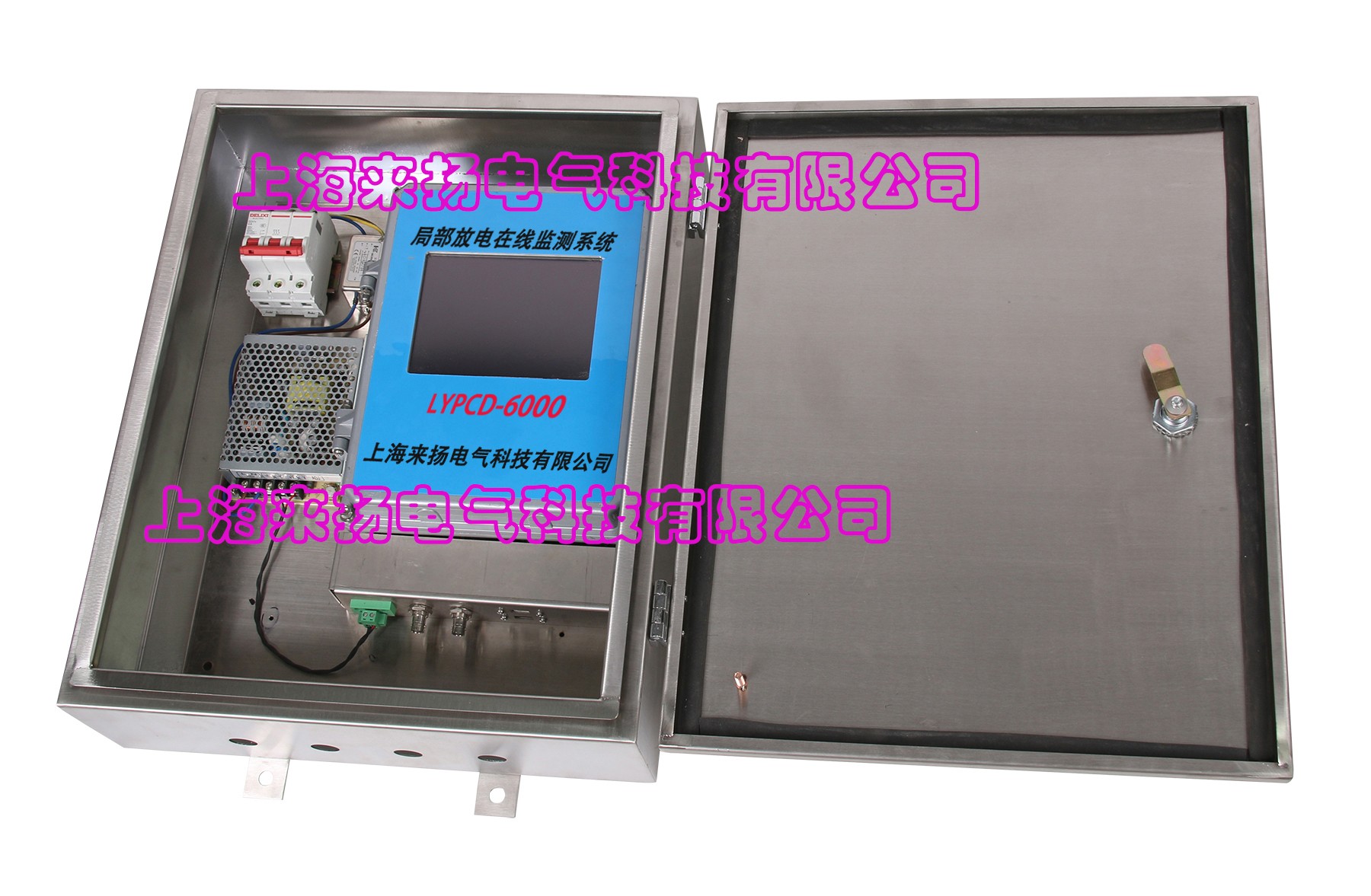

1、概述（LYPCD-6000电力建设新产品“局部放电监测系统”全自动性能稳定）

该局部放电在线监测系统是我公司总结几十年局放检测经验，运用*新技术手段实现的高性能数字化局部放电在线监测系统。该装置采用高精度采集卡进行A/D转换，可实现被监测高压设备的实时数据监测与统计分析功能。

该系统采用多种抗干扰措施，能够有效的去除现场环境中的干扰，准确提取局部放电信号，判断设备运行状况；通过以太网把放电量值、报警事件等监测数据定期上传到远方的数据中心服务器，利用数据中心服务器上运行的后台软件可获取现场的监测数据并进行统计与分析，与此同时数据中心服务器还可以远程登录现场监测单元，观测实时波形，对设备的绝缘状态进行更加系统的评估。

数据中心的服务器程序运行于固定IP地址的计算机上，可同时监测多个设备，并实时显示每一个登入设备的放电信号，能根据参数设定，定期保存已登入的监测设备从现场传来的数据，以便日后随时查阅分析。

2、工作及原理（LYPCD-6000电力建设新产品“局部放电监测系统”全自动性能稳定）

该局部放电在线监测系统由局放传感器、现场监测单元、远程监控计算机以及局部放电监测软件组成。

3、各组成单元（LYPCD-6000电力建设新产品“局部放电监测系统”全自动性能稳定）

3.1 局放传感器

局放传感器可以是接触式超声波传感器、非接触式超声波传感器、TEV传感器、特高频传感器及宽频带电流互感器,通过50Ω同轴电缆将信号传递到在线监测单元。

3.2 现场监测单元

接收前端传感器的各种局部放电模拟信号，对多路信号进行信号调理、噪声去除、A/D转换、干扰处理、数据处理、放电量显示、超标报警，并将实时数据通过以太网上传至后台。

3.3 后台监测计算机

通过网络远程连接服务器，实现后台监测计算机的所有功能，根据现场各监测系统送来的信号建立故障监测数据库，并显示各现场监测系统监测到的局放强度变化趋势及超标报警等信息。

4、现场监测单元技术性能指标（LYPCD-6000电力建设新产品“局部放电监测系统”全自动性能稳定）

5、后台软件功能特点（LYPCD-6000电力建设新产品“局部放电监测系统”全自动性能稳定）

●软件系统以Win7为平台，640*480的屏幕分辨率。

可分析显示各监测设备的实时放电波形等。

可远程显示各监测设备的放电量。

放电量历史趋势图等数据可连续自动保存，并可随时查看统计与分析。

各种监测数据指标超出警戒值时，可自动给出报警提示。

佛山是我国制造业大市，底蕴深厚，有2个万亿级和10个千亿级产业集群，工业总产值超3万亿元。新旧动能转换中，电力强劲赋能。8月11日，佛山高明区220千伏紫东  变电站动工，建成后将成为珠肇高铁高明东牵引站“动力心脏”，为周边产业园发展提供保障。

电网建设前期慢是行业难题。得益于佛山电网工程“拿地即开工”机制，紫东变电站采取“容缺+承诺制”审批，提前六个月申办建设工程规划许可证。佛山高明供电局与属地镇街建立“预征拆”机制，2个月完成青赔交地，推动紫东变电站提前动工。

坚强电网支撑城市能级提升，佛山全方位推进电网投资倍增建设新型电力系统行动，未来三年电网投资超300亿元。

“拿地即开工”延伸至工业园区。近日，正泰智能电气800千伏安临时用电项目送电，为50亿元的华南智能集成配电产业基地开工加速。

早在土地出让阶段，佛山南海供电局丹灶供电所提前介入，为企业设计很好的接电方案。该局与政府探索“零证办电”模式，企业无需物权材料即可报装，各环节并联推进。“电缆敷设、设备调试……每个环节都靠前一步。”

上海来扬电气转载其他网站内容，出于传递更多信息而非盈利之目的，同时并不代表赞成其观点或证实其描述，内容仅供参考。版权归原作者所有，若有侵权，请联系我们删除。
